Power Line Carrier و تله پروتکشن

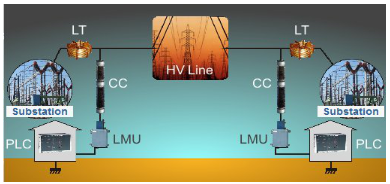

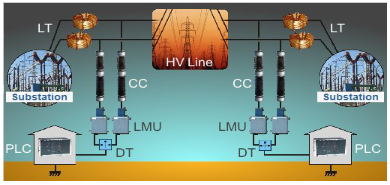

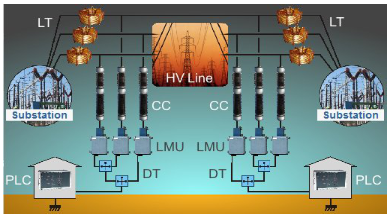

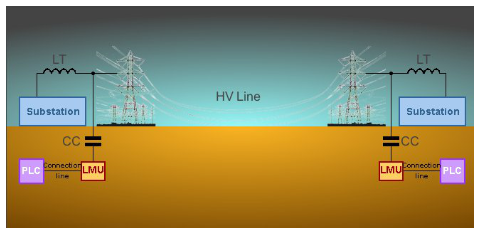

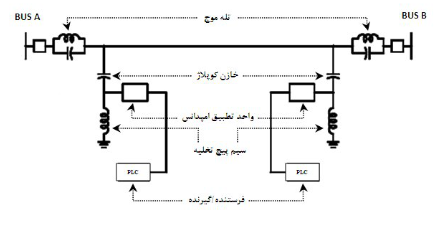

یک سیستم PLC لینکی مخابراتی است میان دو نقطه که، از شبکه الکتریکی در ردههای مختلف انتقال ، فوق توزیع و توزیع بعنوان بستر تبادل داده بهره میبرد. این سیستم بخشی از شبکه مخابراتی مورد استفاده برای ارسال انواع گوناگون اطلاعات مرتبط با عملکرد سیستم الکتریکی می باشد.

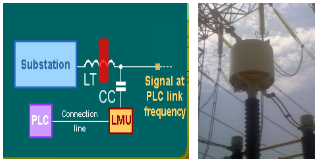

اتصال که بطور معمول کابل کواکسیال باشد واحد کوپلینگ را به PLC متصل می نماید.

کابلی است الکتریکی که هسته آن توسط یک لایه عایق لوله ای احاطه شده است و برروی آن لایه ، یک هادی حفاظتی(برروی لایه عایق) قرار دارد.

 نام گذاری کواکسیال به این دلیل است که هادی داخلی و لایه محافظ از یک محور هندسی مشابه بهره می برند . از این نوع کابلها برای ارسال اطلاعات رادیوئی بوسیله آنتنها اتصالات شبکههای کامپیوتری و تلویزیونی بهره گرفته می شود.

ویژگی بارز این کابل این است که سیگنال الکترومغناطیس حامل اطلاعات تنها در فضای میان هادی داخلی و بیرونی موجود باشد. این ویژگی اجازه میدهد تا این کابل را در محیطهای فلزی همچون آبروها بدون تلفات بکار گرفت و همچنین سیگنال را در برابر تداخلات الکترومغناطیسی خارجی محافظت می.کند از مزایای دیگر کابل کواکسیال می توان به ظرفیت بالای انتقال داده (حداکثر پهنای باند ۳۰۰ مگا هرتز) قابلیت اطمینان بالا دوام و پایداری زیاد و قابلیت بکارگیری در سیتم های آنالوگ و دیجیتال نام برد.

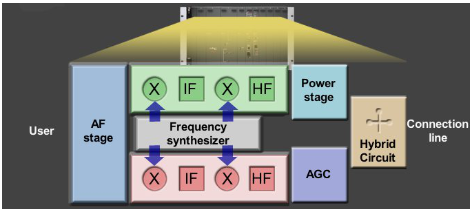

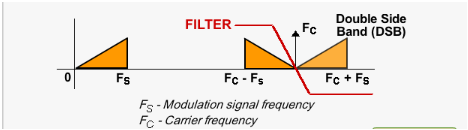

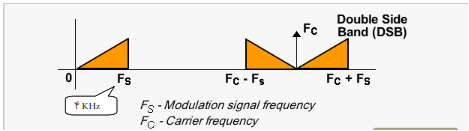

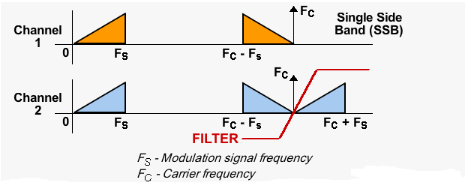

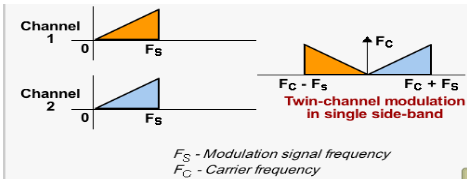

این بخش عهده دار مدولاسیون باند پایه بوسیله فرکانسهای تولید شده توسط همزمان ساز فرکانس است.

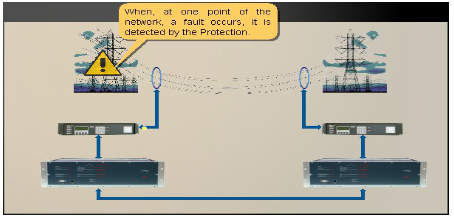

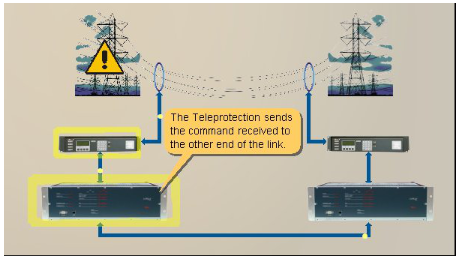

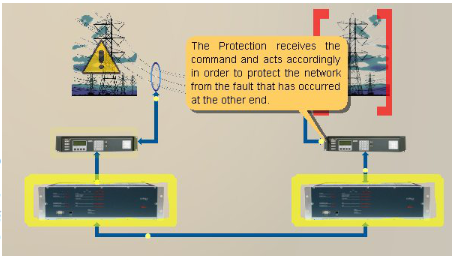

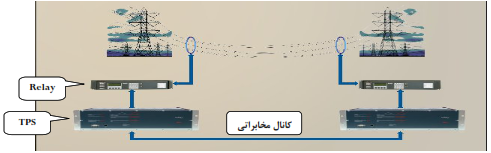

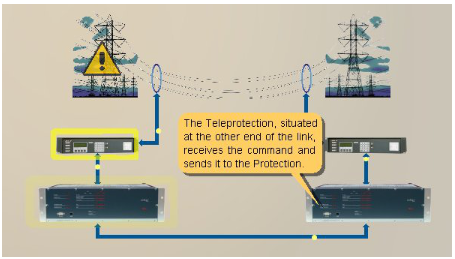

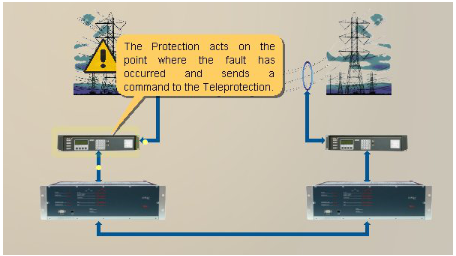

   4. حفاظت راه دور در طرف مقابل پس از دریافت فرمان آن را به بخش حفاظت می فرستد.

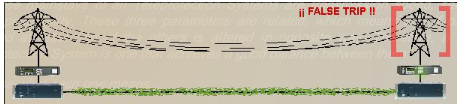

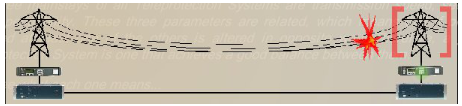

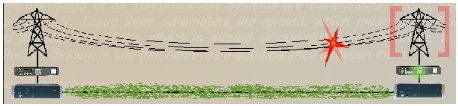

در یک فرایند کامل ، از زمانی که فرمان در فرستنده دریافت شده تا تحویل آن به گیرنده ، می باید تا حد ممکن سریع باشد. فرمان می باید پیش از خطا به نقطه مقابل برسد تا اثرگذار باشد.
